Наш подход к реализации Системы Управления Зданием (BMS) в курортном отеле Six Senses Krabey Island в Камбодже был обусловлен поставленной перед нами целью обеспечения комплексного контроля и управления инженерными системами курорта. С акцентом на мониторинге, журналировании и анализе данных в реальном времени, наша BMS гарантирует эффективную эксплуатацию и управление различными компонентами в структуре курорта.
На территории курорта находится 40 вилл, каждая из которых оснащена бассейнами, а также несколько ключевых зон, таких как Главный Ресторан (MRS), Ресторан Fine Dining (FDN), SPA-комплекс (SPA), Зона Прибытия на остров (ISA), Временные виллы (DR1...3), Детский клуб (KDC) и сервисные здания. Наша BMS настроена с учётом конкретных требований этих зон.
На территории курорта находится 40 вилл, каждая из которых оснащена бассейнами, а также несколько ключевых зон, таких как Главный Ресторан (MRS), Ресторан Fine Dining (FDN), SPA-комплекс (SPA), Зона Прибытия на остров (ISA), Временные виллы (DR1...3), Детский клуб (KDC) и сервисные здания. Наша BMS настроена с учётом конкретных требований этих зон.
Для обеспечения мониторинга инженерных систем в реальном времени в каждой вилле, таких как: функции бассейна, циркуляция воды, септик и автоподъемная станция (ALS), мы использовали контроллеры Siemens S7-1200, установленные в распределительных щитах каждой виллы. Эти контроллеры подключены к LAN курорта через локальные коммутаторы Ethernet.
Для эффективного управления энергоресурсами наша BMS интегрирует энергомеры Elnet MC12 в каждом из главных распределительных щитов (MDBs) острова для мониторинга электрических данных в реальном времени. Энергомеры также подключены к LAN через локальные коммутаторы Ethernet.
Кроме того, наша BMS мониторит и контролирует ALS не в виллах, обратноосмотические установки (RO), панели для полива и IDSs (серверы ввода/вывода данных) с использованием контроллеров LSIS XGB и Damocles 2404i. Эти контроллеры подключены к LAN острова через локальные коммутаторы Ethernet.
Для эффективного управления энергоресурсами наша BMS интегрирует энергомеры Elnet MC12 в каждом из главных распределительных щитов (MDBs) острова для мониторинга электрических данных в реальном времени. Энергомеры также подключены к LAN через локальные коммутаторы Ethernet.
Кроме того, наша BMS мониторит и контролирует ALS не в виллах, обратноосмотические установки (RO), панели для полива и IDSs (серверы ввода/вывода данных) с использованием контроллеров LSIS XGB и Damocles 2404i. Эти контроллеры подключены к LAN острова через локальные коммутаторы Ethernet.

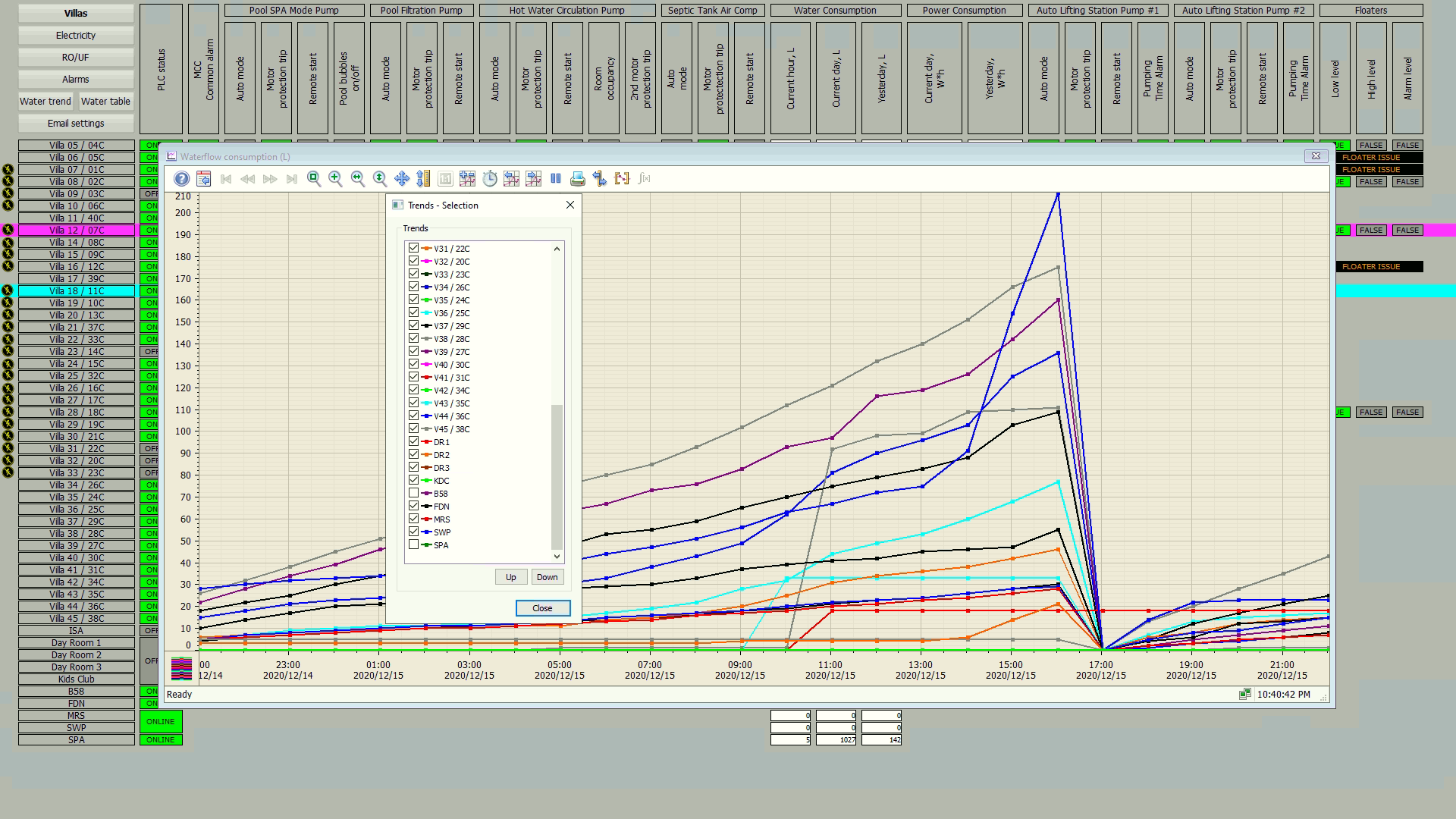

Для централизованного управления и визуализации систем курорта мы реализовали SCADA-систему Siemens WinCC RT Professional на компьютере оператора. WinCC взаимодействует с контроллерами посредством специфических протоколов (интегрированный в SCADA протокол S7 для контроллеров S7-1200, OPC-сервер Elnet для энергомеров Elnet, OPC-сервер TCP LG LSIS для контроллеров LSIS и OPC-сервер Modbus для контроллеров Damocles).
Кроме того, мы разработали алгоритм анализа данных в рамках проекта WinCC для генерации тревог, предупреждений, журналов, ежедневных отчетов и уведомлений по электронной почте при необходимости. Хотя отправка электронной почты не поддерживается непосредственно WinCC, мы реализовали скрипт VB с использованием почтового клиента Blat SMTP для включения этой функциональности.
Проект WinCC состоит из 4485 тегов, 237 сигналов тревоги/предупреждения, 273 тегов журналирования и примерно 19532 строк кода на языке VB для анализа данных.
Применяя вышеописанный подход, мы гарантируем, что BMS эффективно мониторит и контролирует инженерные системы в курортном отеле Six Senses Krabey Island, обеспечивая мгновенные отчеты, журналирование данных и анализ для поддержания оптимальной эксплуатации и обслуживания инфраструктуры курорта.
Кроме того, мы разработали алгоритм анализа данных в рамках проекта WinCC для генерации тревог, предупреждений, журналов, ежедневных отчетов и уведомлений по электронной почте при необходимости. Хотя отправка электронной почты не поддерживается непосредственно WinCC, мы реализовали скрипт VB с использованием почтового клиента Blat SMTP для включения этой функциональности.
Проект WinCC состоит из 4485 тегов, 237 сигналов тревоги/предупреждения, 273 тегов журналирования и примерно 19532 строк кода на языке VB для анализа данных.
Применяя вышеописанный подход, мы гарантируем, что BMS эффективно мониторит и контролирует инженерные системы в курортном отеле Six Senses Krabey Island, обеспечивая мгновенные отчеты, журналирование данных и анализ для поддержания оптимальной эксплуатации и обслуживания инфраструктуры курорта.
